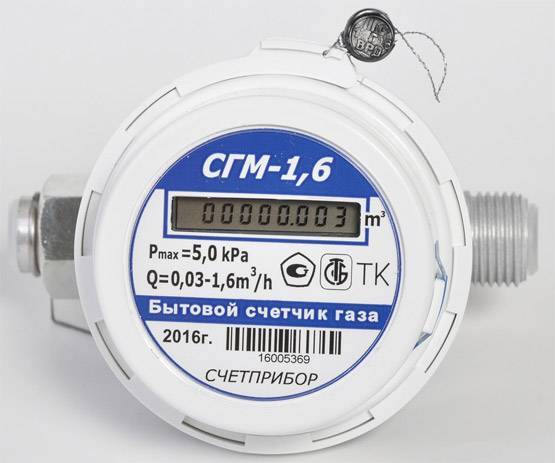

Счетчик газа СГМ 1,6 (адаптеры 1/2), Счётприбор.

Счетчик газа СГМ 1,6 (адаптеры 1/2), Счётприбор.
Конструкция счётчика представляет классический состав аппарата подобного вида. В герметичном корпусе расположены следующие элементы:

автоматический генератор струйного типа;
электронный блок обработки сигнала;
стандартный пьезоэлемент;
литиевый источник питания.
Корпус закрывается крышкой с вмонтированным пломбировочным кольцом.

Характеристики и принцип действия
В этом устройстве применён так называемый косвенный метод измерения расхода газовой смеси. Он основан на функциональной зависимости частоты колебаний газового потока в струйном генераторе от объёма проходящего газа. Эта зависимость носит линейный характер. Поэтому используя пьезоэлектрический эффект производят преобразования этих колебаний в электрический сигнал. После его последующей обработки в электронном блоке на жидкокристаллическом индикаторе отображается расход газа.
Вид газа Природный,  Сжиженный,  Другие неагрессивные газы
Вид счетчика Струйный
Условный проход 15.0 (мм)
Максимальный расход, Qmax 1.6 (куб. м/час)
Минимальный расход, Qmin 0.04 (куб. м/час)
Погрешность ±1,5%
Способ монтажа Горизонтальный/вертикальный
Тип присоединения Резьбовое
Присоединительный размер1/2"
Вес0.6 (кг)
Гарантийный срок 12 (мес)
Дополнительные характеристики
Минимальная температура измеряемой среды-10.0 (град.)
Максимальная температура измеряемой среды50.0 (град.)
Рабочее давление 0.05 (бар)
Максимальное рабочее давление 0.05 (бар)
Потеря давления0.013 (бар)
Межповерочный интервал 12.0 (лет)
Материал корпусаСталь, Пластик
Цвет Белый
Минимальная температура окружающей среды-10.0 (град.)
Максимальная температура окружающей среды50.0 (град.)
Направление потока газа в счётчикеБез направления потока
Варианты подбора счетчика газаОрел Счетприбор СГМ и СГМБ, электронные (струйные)
Габаритные размеры Высота82.0 (мм)Длина110.0 (мм)Ширина84.0 (мм)
